  • طراح و تولیدکننده اکسپنشن جوینت، عامل انحصاری فروش روغن و گریس بروگارولاس اسپانیا در صنایع فولاد، نفت و گاز، سیمان

شیلنگ صنعتی و هیدرولیک

شرکت تولیدی و مهندسی پترو ویرا (عامل انحصاری فروش محصولات شرکت بروگارولاس اسپانیا در صنایع فولاد، معدن، سیمان، نفت و گاز، پتروشیمی، نیروگاهی و صنایع وابسته) مفتخر است به منظور کمک به بهبود تولید داخل، با بهره گیری از مواد اولیه مرغوب و با هدف تولید و تامین نیاز صنایع داخلی و همچنین با بکارگیری نیروهای باتجربه و متخصص، ضمن استقرار سیستم تضمین کیفیت، تولیدات انواع اکسپنشن جوینت (شیلنگ لاستیکی هیدرولیک صنعتی) خود را که منطبق بر استانداردهای روز دنیا از جمله استاندارد EJMA، FSA، ASME ،ASTM و … می­باشد در صنایع مختلفی از جمله صنعت نفت و گاز، پتروشیمی و پالایشگاه، صنعت فولاد، صنایع مرتبط با تولید و انتقال برق و نیروگاهی، صنعت سیمان، تاسیسات شهری و ساختمانی و صنایع آب و فاضلاب نصب و با موفقیت به بهره برداری رسانیده است. شیلنگ لاستیکی هیدرولیک صنعتی

لازم به توضیح است شرکت پترو ویرا در تامین مواد اولیه در تامین و ساخت انواع شیلنگ­ لاستیکی از برندهای معتبر اروپایی و آمریکایی از جمله برند Superlas، SEL Hoses-Eaton ، Alphagomma، Gates و بسیاری از برندهای مطرح اروپایی بهره می برد. از این رو شرکت پترو ویرا با افتخار اعلام میدارد که کلیه اکسپنشن جوینت های ساخته شده توسط این شرکت دارای گارانتی اصالت و عملکرد مناسب می باشد. شیلنگ لاستیکی هیدرولیک صنعتی

شیلنگ­ لاستیکی به منظور عبور طیف گسترده سیال با فشار های مختلف مورد استفاده قرار می­گیرد. از مزایای شیلنگ­ لاستیکی می­توان به تحمل فشارهای بالاتر نسبت به شیلنگ­های خرطومی (تا حدود ۳ برابر)، عبور طیف گسترده سیال به گون­ای که تفریباً برای هر گونه سیال شیلنگ مخصوص و متناسب با آن وجود دارد، سادگی تولید و نصب و قیمت نسبی مناسب اشاره نمود. شیلنگ لاستیکی هیدرولیک صنعتی

از سوی دیگر محدودیت عمده این شیلنگ­ها در دمای کاری آن­ها بوده که بر خلاف شیلنگ­های خرطومی در محدوده دمایی تا ۲۳۰ درجه قابلیت انتقال سیال را دارد. به طور کلی شیلنگ­ لاستیکی به دو نوع شیلنگ­ صنعتی و شیلنگ­ هیدرولیک تقسیم­بندی شده که در نوع شیلنگ­ هیدرولیک قابلیت تحمل فشارهای بسیار بالا وجود دارد که این یکی از مزیت­های عمده شیلنگ­ لاستیکی می­باشد. به مانند شیلنگ­ خرطومی، شیلنگ­ لاستیکی نیز قابلیت اتصال انواع اتصال و کوپلینگ را دارا بوده که این امر باعث سهولت در استفاده از این نوع شیلنگ­ می­گردد. شیلنگ لاستیکی هیدرولیک صنعتی

ساختار شیلنگ­ لاستیکی:

شیلنگ­ لاستیکی عموما از سه بخش اصلی لایه داخلی، لایه تقویتی و لایه خارجی تشکیل شده است. کار اصلی لایه داخلی مقاومت شیمیایی و مکانیکی در مقابل سیال عبوری است که در این صورت باید با سیال عبوری از نظر دما و نوع و میزان خورندگی آن سازگار بوده و در صورت نیاز حتی خاصیت ضد سایش را نیز دارا باشد.

لایه تقویتی نقش تحمل فشار را بر عهده داشته و بسته به نوع (مکش یا دهش) و میزان فشار و نیز ترکیب آن با دمای سیال عبوری انواع مختلف لایه­های تقویتی شامل منجید (شیلنگ­ لاستیکی نخ دار)، ترکیب نخ و فنر (شیلنگ­ لاستیکی فنر دار) و نیز لایه تقویتی از جنس حصیر بافت استیل (شیلنگ لاستیکی سیم­دار) وجود دارد. لایه خارجی نیز به منظور تحمل شرایط محیطی و نیز جلوگیری از آسیب به لایه تقویتی مورد استفاده قرار می­گیرد. شیلنگ لاستیکی هیدرولیک صنعتی

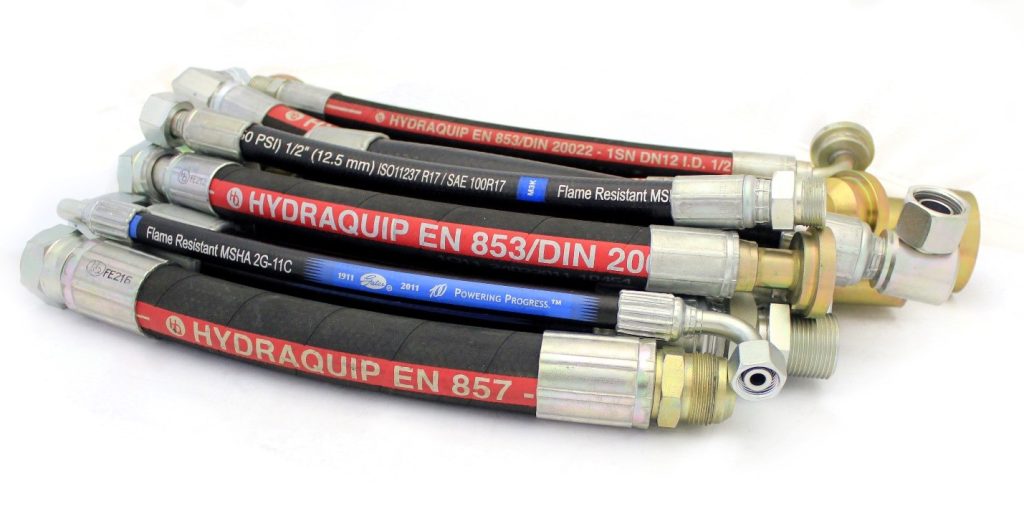

شیلنگ لاستیکی هیدرولیک صنعتی

برخی از اتصالات مورد استفاده در دوسمت شیلنگ­های خرطومی و لاستیکی:

شیلنگ لاستیکی، شیلنگ صنعتی، شیلنگ هیدرولیک، شیلنگ شیلنگ لاستیکی هیدرولیک صنعتی

شماتیک توضیحات نوع کوپلینگ
پترو ویرا تولید کننده انواع شیلنگ لاستیکی، شیلنگ صنعتی، شیلنگ هیدرولیک، شیلنگ شیلنگ لاستیکی هیدرولیک صنعتی با انواع کوپلینگ شیبگ مختلف قابلیت اجرای انواع رزوه از جمله BSP و NPT



مناسب برای انواع سیال*



 Union male thread

(UM)
پترو ویرا تولید کننده انواع شیلنگ لاستیکی، شیلنگ صنعتی، شیلنگ هیدرولیک، شیلنگ شیلنگ لاستیکی هیدرولیک صنعتی با انواع کوپلینگ شیبگ مختلف قابلیت اجرای انواع رزوه از جمله BSP و NPT

هرزگزد و ثابت



مناسب برای انواع سیال*





 Union female thread

(UF)
پترو ویرا تولید کننده انواع شیلنگ لاستیکی، شیلنگ صنعتی، شیلنگ هیدرولیک، شیلنگ شیلنگ لاستیکی هیدرولیک صنعتی با انواع کوپلینگ شیبگ مختلف قابلیت اجرای انواع فلنج در کلاس­های مختلف: Flat, Slip on, Welding neck, SAE flange, socket weld flange



مناسب برای انواع سیال*



 Fixed flange

(FF)
پترو ویرا تولید کننده انواع شیلنگ لاستیکی، شیلنگ صنعتی، شیلنگ هیدرولیک، شیلنگ شیلنگ لاستیکی هیدرولیک صنعتی با انواع کوپلینگ شیبگ مختلف قابلیت اجرای انواع فلنج در کلاس­های مختلف: Flat, Slip on



مناسب برای انواع سیال*



 Loose (Swivel) flange

(LF)
پترو ویرا تولید کننده انواع شیلنگ لاستیکی، شیلنگ صنعتی، شیلنگ هیدرولیک، شیلنگ شیلنگ لاستیکی هیدرولیک صنعتی با انواع کوپلینگ شیبگ مختلف برای ضخامت لوله بالای ۳ میلی­متر لب لوله به صورت Bevel اجرا می­گردد



مناسب برای انواع سیال*



 Pipe-end / weld-end

(W)
پترو ویرا تولید کننده انواع شیلنگ لاستیکی، شیلنگ صنعتی، شیلنگ هیدرولیک، شیلنگ شیلنگ لاستیکی هیدرولیک صنعتی با انواع کوپلینگ شیبگ مختلف

 مناسب برای انواع سیال*



 Cam Lock Quick coupling

(CLQ)
جنس رایج از چدن ریختگی است اما قابلیت تولید در انواع فورج فولادی و فولاد ضد زنگ وجود دارد



مناسب برای هوا و آب سرویس utility**



 Chicago Claw Quick coupling

(CCQ)

توضیحات:

  • *کلیه اتصالات قابلیت تولید در دو نوع ریختگی و فورج در انواع استیل ضد زنگ ۳۰۴، ۳۱۶، ۳۲۱ و فولادهای آلیاژی مانند ASTM A105 و همچنین آلیاژهایی مانند برنج و مس را دارد؛ که بسته به فشار، نوع سیال عبوری و کارکرد اتصال مورد استفاده قرار می­گیرند.
  • جدول بالا بخشی از انواع اتصالات رایج مورد استفاده بوده و سایر انواع اتصال نیز قابلیت اجرا دارد.
  • کلیه اتصالات قابلیت نصب روی شیلنگ­های خرطومی و شیلنگ­های لاستیکی را دارد.
  • **توجه شود در نوع Chicago Claw Quick coupling به دلیل ساختار کوپلینگ همواره مقدار کم نشتی وجود داشته لذا این دسته از اتصالات بیشتر برای سرویس­های Utility پیشنهاد می­گردد.
